Del 3: Tabsfunktioner og opdateringsregler

Forventet tid ca. 1-2 x 90 min.

Vi anbefaler, at alle arbejder med alle aktiviteterne bortset fra aktivitet 3, som er en ekstra udfordring til de dygtige.

Aktivitet 1 - Tabsfunktioner

Vi vil her se nærmere på tabsfunktionen, men baseret på et meget lille træningsdatasæt.

Vi ser igen på medlemsapp’en til Good Food, som vi også beskrev i noten om kunstige neuroner. Nu vil vi bare nøjes med at se på kundens alder, som inputvariabel:

• \(x\): kundens alder målt i år

Targetværdien er igen:

\[ t= \begin{cases} 1 & \textrm{hvis tilbuddet aktiveres} \\ 0 & \textrm{hvis tilbuddet ikke aktiveres} \\ \end{cases} \]

Træningsdatasættet består af følgende tre træningseksempler:

Nr. på træningseksempel \(m\)	Kundens alder \(x^{(m)}\)	Targetværdi \(t^{(m)}\)
\(1\)	\(25\)	\(0\)
\(2\)	\(40\)	\(0\)
\(3\)	\(60\)	\(1\)

Tabel 1: Et meget lille træningsdatasæt til Good Food app’en.

Tabsfunktionen bliver så:

\[ \begin{aligned} E &= \frac{1}{2} \sum_{m=1}^3 (t^{(m)}-\sigma(w_0 + w_1 \cdot x^{(m)}))^2 \\ & = \frac{1}{2} ((t^{(1)}-\sigma(w_0 + w_1 \cdot x^{(1)}))^2 +\\ &\quad \qquad (t^{(2)}-\sigma(w_0 + w_1 \cdot x^{(2)}))^2 + \\ &\quad \qquad (t^{(3)}-\sigma(w_0 + w_1 \cdot x^{(3)}))^2) \\ \end{aligned} \tag{1}\]

Opgave 1: Tabsfunktion

• Opskriv forskriften for tabsfunktionen \(E\) ved at indsætte træningseksemplerne fra tabel 1 i tabsfunktionen defineret i (1).

I flere CAS programmer kan det give problemer at tegne grafen for \(E\), selvom du nu har forskriften for funktionen. Derfor kommer grafen her:

Figur 1: Grafen for tabsfunktionen baseret på det lille træningsdatasæt i tabel 1.

Prøv at dreje lidt rundt på grafen. Det lyserøde punkt svarer til minimum.

Opgave 2: Minimum for tabsfunktionen

• Aflæs \(w_0\)- og \(w_1\)-værdien for minimum på figur 1.

• Brug disse værdier til at opstille forskriften for sigmoid-funktionen, som bruges til at udregne outputværdien \(o\):

\[ o = \sigma(x) = \frac{1}{1+\mathrm{e}^{-(w_0 +w_1 \cdot x)}} \tag{2}\]

• Tegn grafen for denne sigmoid-funktion.

• Svar ved hjælp af grafen for sigmoid-funktion på følgende spørgsmål:

  • For hvilke værdier af kundens alder \(x\) får vi en outputværdi, som er meget tæt på \(0\) svarende til, at vi er ret sikre på, at kunden ikke vil aktivere tilbuddet.
  • For hvilke værdier af kundens alder \(x\) får vi en outputværdi, som er meget tæt på \(1\) svarende til, at vi er ret sikre på, at kunden vil aktivere tilbuddet.

Opgave 3: Outputværdier

Brug de \(w_0\)- og \(w_1\)-værdier for minimum som du aflæste i opgave 2.

• Udregn \(\sigma(25), \sigma(40)\) og \(\sigma(60)\) svarende til de prædikterede outputværdier for træningsdatasættet.

• Hvordan stemmer disse værdier overens med targetværdierne i tabel 1?

I noten om kunstige neuroner forklarede vi, hvordan man bruger de fundne vægte (minimumsstedet for tabsfunktionen) til at lave en prædiktion. Det gøres på denne måde:

\[ \textrm{Kunden aktiverer tilbuddet: } \begin{cases} \textrm{Ja} & \textrm{hvis } o \geq 0.5\\ \textrm{Nej} & \textrm{hvis } o < 0.5\\ \end{cases} \tag{3}\]

hvor i vores tilfælde

\[ o = \sigma(w_0 + w_1\cdot x_1). \]

Vi vil nu se på, hvad det helt konkret betyder i vores lille eksempel.

Opgave 4: Prædiktion

Brug de \(w_0\)- og \(w_1\)-værdier for minimum, som du aflæste i opgave 2.

Se på grafen for sigmoid-funktionen, som du også tegnede i opgave 2.

• Hvilken alder \(x\) svarer til en outputværdi på \(0.5\)?

Lad os regne lidt på det:

• Løs ligningen

  \[ \frac{1}{1+\mathrm{e}^{-(w_0 +w_1 \cdot x)}}=0.5 \] hvor du stadig bruger de \(w_0\)- og \(w_1\)-værdier for minimum, som du aflæste i opgave 2.

• Se på reglen for hvornår vi vil sige, at en kunde aktiverer et tilbud i (3). Oversæt denne regel til kundens alder: Hvilken aldergruppe vil vi mene aktiverer tilbudet, og hvilken aldersgruppe vil ikke aktivere tilbudet?

Aktivitet 2 - Opdateringsregler

Når minimum for tabsfunktionen skal bestemmes bruges gradientnedstigning, som vi behandlede i del 2. Vi vil her opskrive opdateringsreglerne for \(w_0\) og \(w_1\), men i det helt simple tilfælde, hvor vi kun ser på ét træningseksempel ad gangen.

Vi betragter derfor tabsfunktionen

\[ E=\frac{1}{2} \left (t-\sigma(w_0 + w_1 \cdot x) \right )^2 \tag{4}\]

Opgave 5: Partielle afledede og opdateringsregler

• Bestem de partielle afledede \(\frac{\partial E}{\partial w_0}\) og \(\frac{\partial E}{\partial w_1}\) af tabsfunktionen i (4).

  Husk på, at du fra del 1 ved, at

  \[ \sigma'(x) = \sigma(x) \cdot (1-\sigma(x))=o \cdot (1-o) \] da outputværdien \(o=\sigma(x)\).

• Brug de partielle afledede til at opskrive opdateringsreglerne:

  \[ \begin{aligned} w_0^{\mathrm{(ny)}} &\leftarrow w_0 - \eta \cdot \frac{\partial E}{\partial w_0} \\ w_1^{\mathrm{(ny)}} &\leftarrow w_1 - \eta \cdot \frac{\partial E}{\partial w_1} \end{aligned} \]

Valgfri udfordring

• Udled opdateringsreglerne i det tilfælde, hvor vi bruger den generelle tabsfunktion:

  \[ E = \frac{1}{2} \sum_{m=1}^M (t^{(m)}-\sigma(w_0 + w_1 \cdot x^{(m)}))^2 \] hvor \(M\) er antallet af træningseksempler.

Aktivitet 3 - Slow learning

På grafen for tabsfunktionen i figur 1 kan man se, at der er tre plateauer¹ foruden det mørkelilla plateau, hvor minimum er. Disse tre plateauer vil vi undersøge i den næste opgave.

¹ Et plateau betyder et fladt område på grafen.

Opgave 6: Plateauer på grafen for tabsfunktionen

• Aflæs sammenhørende værdier af \((w_0,w_1)\) et eller andet sted på henholdsvis det gule, grønne og blå plateau på grafen i figur 1:

Plateau	\(w_0\)	\(w_1\)
Gul
Grøn
Blå

For hvert af de tre tilfælde (gult, grønt og blåt plateau) skal du nu gøre følgende:

• Tegn grafen for sigmoid-funktionen, som bruges til at udregne outputværdien \(o\):

\[ o = \sigma(x) = \frac{1}{1+\mathrm{e}^{-(w_0 +w_1 \cdot x)}} \]

Vi vil nu undersøge, hvor mange af træningseksemplerne i tabel 1, som bliver klassificeret korrekt i hvert af de tre tilfælde.

• Brug (2) til at udfylde nedenstående tabel:

Plateau	\(o^{(1)}=\sigma(25)\)	\(o^{(2)}=\sigma(40)\)	\(o^{(3)}=\sigma(60)\)
Gul
Grøn
Blå

• Brug det du lige har regnet ud og tabel 1 til at udfylde nedenstående tabel (værdien af tabsfunktionen findes ved at indsætte i (1)):

Plateau	Antal korrekt klassificeret	Værdi af tabsfunktion
Gul
Grøn
Blå

• Hvordan hænger antallet af korrekt klassificerede træningseksempler sammen med værdien af tabsfunktionen (hint: se på udtrykket for tabsfunktionen i (1))?

Når man laver gradientnedstigning, starter man i en tilfældig værdi af \((w_0,w_1)\).

I noten om kunstige neuroner udledte vi opdateringsregler for vægtene. I vores simple tilfælde med kun én inputvariabel bliver opdateringsreglerne for \(w_0\) og \(w_1\) følgende (sammenlign med det du fik i opgave 5):

\[ \begin{aligned} w_0^{(\textrm{ny})} \leftarrow & w_0 + \eta \cdot \sum_{m=1}^{3} \left (t^{(m)}-o^{(m)} \right) \cdot o^{(m)}\cdot (1-o^{(m)}) \\ w_1^{(\textrm{ny})} \leftarrow & w_1 + \eta \cdot \sum_{m=1}^{3} \left (t^{(m)}-o^{(m)} \right) \cdot o^{(m)}\cdot (1-o^{(m)}) \cdot x^{(m)} \end{aligned} \tag{5}\]

Vi vil nu undersøge, hvad der sker, hvis man starter gradientnedstigningen på det grønne plateau.

Opgave 7: Gradientnedstigning i GeoGebra

• Vælg en \((w_0,w_1)\)-værdi et sted på det grønne plateau.

Vi vil lave gradientnedstigning i GeoGebra:

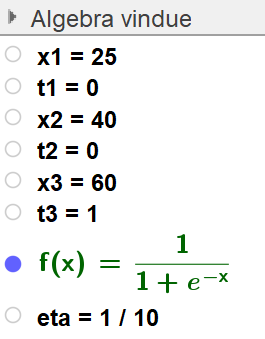

• Vi starter med at definere træningsdatasættet, sigmoid-funktionen og vores learning rate \(\eta\) (kald sigmoid-funktionen for \(f\)). Det gør vi ved i inputfeltet for eksempel at skrive x1=25 for at angive inputværdien for det første træningseksempel. Algebra vinduet skal gerne ende med at se sådan her ud:



• Åbn et regneark: Vælg "Vis" \(\rightarrow\) "Regneark".

I den første række skal vi have lavet nogle overskrifter:

• Stil dig i celle A1 og skriv "w0". Vi vil altså i kolonne A gemme alle \(w_0\)-værdier. Det skal ende med at se sådan her ud:



Her skal for eksempel o1 svarer til \(o^{(1)}\), hvor

\[ o^{(1)}=\sigma(w_0+w_1 \cdot x^{(1)}) \tag{6}\]

og E er værdien af tabsfunktionen defineret i (1). Vi definerer \(o^{(1)}\), \(o^{(2)}\) og \(o^{(3)}\), fordi det gør de efterfølgende udtryk lidt nemmere at udregne.

Vi skal nu have indsat den \((w_0,w_1)\)-værdi, som du tidligere aflæste på det grønne plateau.

• Indskriv den aflæste \(w_0\)-værdi i celle A2 og \(w_1\)-værdien i celle B2.

Vi skal have udregnet \(o^{(1)}\), \(o^{(2)}\), \(o^{(3)}\) og \(E\):

• I celle C2 skriver du =f(A2+B2*x1), hvilket svarer til udtrykket i (6), fordi vi har defineret funktionen \(f\) som sigmoid-funktionen.

• Definér \(o^{(2)}\) og \(o^{(3)}\) i celle D2 og E2 på tilsvarende vis (husk at bruge x2 og x3 i stedet for x1).

• I celle F2 defineres \(E\) ved at skrive =0.5*((t1-C2)^2+(t2-D2)^2+(t3-E2)^2), hvilket svarer til udtrykket i (1).

Vi skal nu have lavet den første opdatering af vægtene i celle A3 og B3:

• I celle A3 skriver du: =A2+eta*((t1-C2)*C2*(1-C2)+(t2-D2)*D2*(1-D2)+(t3-E2)*E2*(1-E2)). Det svarer til den første opdateringsregel i (5).

• I celle B3 skriver du det, der svarer til den anden opdateringsregel i (5).

• Celle C3-F3opdateres ved, at du markerer celle C2-F2 og tager ved den lille kasse i nederste hjørne og trække en række ned.

• Du kan nu lave lige så mange opdateringer, du vil ved at markere celle A3-F3 og trække ned.

Opgave 8: Slow learning

• Lav mindst 500 opdateringer af vægtene, baseret på det regneark du konstruerede i opgave 7.

• Hvilke værdier af vægtene og tabsfunktionen ender du med? Hvis du tænker, at der må være noget galt, så er der ikke noget galt! Gå bare videre til den næste opgave!

• Se igen på grafen i figur 1. Kan du ud fra den forklare, hvorfor dine værdier af vægtene og tabsfunktionen nok ikke rigtigt har ændret sig?

Det fænomen, som du lige har set i opgave 8, kaldes for slow learning. Man kan simpelthen risikere, at gradientnedstigningen ikke rigtig rykker sig ud af flækken, fordi man er kommet til at starte på et af de plateauer, som ses i figur 1. Det er ikke fordi, at man ikke ender i minimum på et tidspunkt, det tager bare meget lang tid, fordi man så at sige, skal gå langt på det flade stykke, inden der sker noget.

I den næste opgave, skal vi ud fra opdateringsreglerne i (5) se på, hvorfor slow learning opstår.

Opgave 9: Hvorfor slow learning?

Vi forestiller os, at vi har fået valgt nogle uheldige værdier af \(w_0\) og \(w_1\), så vi for de tre træningseksempler er i denne situation (husk på at outputværdien udregnes på baggrund af vægtene \(w_0\) og \(w_1\)):

Nr. på træningseksempel \(m\)	Targetværdi \(t^{(m)}\)	Outputværdi \(o^{(m)}\)
\(1\)	\(0\)	Tæt på \(1\)
\(2\)	\(0\)	Tæt på \(1\)
\(3\)	\(1\)	Tæt på \(0\)

• Hvilken værdi har tabsfunktionen cirka i dette tilfælde (brug (1))?

I opdateringsreglen for \(w_0\) i (5) indgår følgende led i summen:

\[ (t^{(m)}-o^{(m)}) \cdot o^{(m)}\cdot (1-o^{(m)}) \]

og tilsvarende i opdateringsreglen for \(w_1\):

\[ (t^{(m)}-o^{(m)}) \cdot o^{(m)}\cdot (1-o^{(m)}) \cdot x^{(m)} \]

• Hvad vil værdien af alle disse opdateringsled cirka være i dette tilfælde? Og hvordan forklarer det slow learning?

Som vi lige har set, opstår problemet med slow learning altså i de tilfælde, hvor outputværdien fra neuronen fejlagtigt enten er tæt² på \(0\) eller \(1\). I det tilfælde vil enten \(o^{(m)}\) eller \(1-o^{(m)}\) være tæt på \(0\) – og når vi ganger med et tal, som er tæt på \(0\), så vil resultatet også være tæt på \(0\). Derfor bliver vægtene næsten ikke opdateret, selvom neuronen er "helt galt på den".

² Når en neuron beregner en outputværdi, som enten er tæt på \(0\) eller \(1\), så siger man også, at neuronen er mættet.

Problemet kan ledes tilbage til valget af den kvadratiske tabsfunktion, og vi vil i del 6 af dette forløb se på et bedre alternativ til denne tabsfunktion.

Lad os undersøge, hvad der sker, når man starter gradientnedstigning på kanten af et plateau.

Opgave 10: Knap så meget slow learning

• Brug figur 1 til at vælge en \((w_0,w_1)\)-værdi, som er på kanten af det grønne plateau.

• Brug regnearket fra de to forrige opgaver og indskriv de nye værdier af \(w_0\) og \(w_1\) i celle A2 og B2. Når du har gjort det og trykket "Enter", skulle hele regnearket gerne blive opdateret.

• Gå ned til den sidste opdatering i regnearket.

  • Hvilken værdi af \(w_0\), \(w_1\) og \(E\) ender du med? Svarer det til minimum (det lyserøde punkt på grafen i figur 1)?
  • Aflæs i kolonne C, D og E de udregnede outputværdier \(o^{(1)}\), \(o^{(2)}\) og \(o^{(3)}\). Stemmer de overens med targetværdierne i tabel 1?

I ovenstående opgave ender du formentlig med en værdi af tabsfunktionen på rundt regnet \(0\), svarende til at alle tre træningseksempler er klassificeret korrekt. Det svarer til, at du er endt nede i det mørkelilla plateau i figur 1.

Faktisk har lige netop denne tabsfunktion slet ikke et minimum, fordi alle \((w_0,w_1)\)-værdier i det mørkelilla plateau giver en værdi af tabsfunktionen på rundt regnet \(0\). Værdien af tabsfunktionen kan i dette eksempel komme så sæt på \(0\), som det skal være, men bliver aldrig helt \(0\).

I den næste opgave vil vi undersøge de forskellige værdier af \((w_0,w_1)\) i det mørkelilla plateau.

Opgave 10: Det mørkelilla plateau

• Definer den sigmoid-funktion, som er baseret på de værdier af \(w_0\) og \(w_1\), som du fandt i opgave 9. Kald funktionen for \(h\):

  \[ h(x)= \frac{1}{1+\mathrm{e}^{-(w_0+w_1 \cdot x)}} \] Tegn grafen for \(h\) i GeoGebra.

• Definer den sigmoid-funktion, som er baseret på det markerede "minimum" i figur 1. Vi kalder funktionen for \(g\):

  \[ g(x)= \frac{1}{1+\mathrm{e}^{-(-50.0 + 1.01 \cdot x)}} \] Tegn grafen for \(g\) i GeoGebra.

• Hvad er forskellen på de to grafen? Hvilken af graferne er mest stejl?

Husk på, at i vores datasæt har vi værdier af inputvariablen \(x\) på henholdsvis \(25\), \(40\) og \(60\).

• Er der nogen forskel på de to grafer for \(h\) og \(g\) i forhold til at prædiktere træningseksemplerne korrekt?

I opgave 4 så vi på ligningen \[ \frac{1}{1+\mathrm{e}^{-(w_0 + w_1 \cdot x)}} = 0.5 \] som bruges til prædiktion.

• Løs denne ligning generelt – det vil sige, at \(x\) skal udtrykkes ved hjælp af \(w_0\) og \(w_1\).

• Se på reglen for hvornår vi vil sige, at en kunde aktiverer et tilbud i (3). På baggrund af ovenstående løsning skal du for funktionen \(h\) og \(g\) oversætte denne regel til kundens alder: Hvilken aldergruppe vil vi mene aktiverer tilbudet, og hvilken aldersgruppe vil ikke aktivere tilbudet?

• Er der i virkeligheden den store forskel på funktionerne \(h\) og \(g\) i forhold til at prædiktere, hvornår en kunde vil aktivere et tilbud?

Som vi lige har set, er der altså ikke den helt store forskel på \((w_0,w_1)\)-værdierne i det mørkelilla plateau. Det skyldes, at vores træningsdata er så ekstremt simpelt. Hvis vi vælger en aldersgrænse i intervallet \(]40,60[\) og prædikterer, at alle under denne aldersgrænse ikke vil aktivere tilbudet, mens alle over vil, så vil vi være i stand til at prædiktere alle træningseksempler korrekt.

Som du så i forrige opgave, svarer det til, at hvis bare forholdet

\[ \frac{-w_0}{w_1} \]

ligger mellem \(40\) og \(60\), så prædikterer vi alle træningseksempler korrekt. Det er netop det, der karakteriserer det mørkelille plateau i figur 1: Alle \(w_0\) og \(w_1\) værdier her har den egenskab, at \(-w_0/w_1\) ligger mellem \(40\) og \(60\). Den eneste forskel er, at nogle værdier er \((w_0,w_1)\) giver en mere stejl graf for sigmoid-funktionen, som du også så i opgave 10. Og jo stejlere graf desto tættere vil de prædikterede outputværdier komme på enten \(0\) eller \(1\) og dermed vil tabsfunktionen i (1) komme tættere på \(0\) (fordi de kvadrerede afvigelser mellem target og output vil komme tættere på \(0\)).
